Rad- und Achslastverwiegung

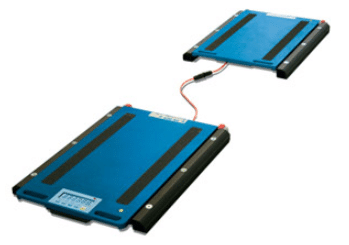

WWSK – Bausatz Achsverwiegung (DINI ARGEO)

Spezieller Bausatz zur statischen, manuellen Achsenverwiegung

Dieser besteht aus zwei tragbaren Plattformen der Serie WWS und dem Touchscreen-Wägeindikator 3590WTKR, mit integriertem Druck. Die Benutzeroberfläche ist intuitiv, klar und einfach, sie zeigt zudem das Gewicht der Achse in Echtzeit, das Gesamtgewicht, die Tara sowie den Identifikationscode vom Fahrzeug an. Im Ticket werden alle Wägedaten erfasst, um die Registrierung und Rückverfolgbarkeit zu erleichtern.

Mehr lesen

Eigenschaften der Plattformen:
– Stabile Struktur aus speziellem Aluminium garantiert geringes Gewicht und ist für raue Umgebungen geeignet
– Kabel mit Schnellkupplung an Plattformseite
– 10m Kabel zum Anschluss der Plattform an den Indikator, komplett mit Steckverbindungen
– Edelstahl-Wägezelle mit Schutzart IP68
– Hermetischer Anschlusskasten mit Schutzart IP68
– Spezieller vulkanisierter rutschfester Gummi, der unter der Plattform für eine gute Haftung auf allen Oberflächen aufgetragen ist
– Schutzart IP68, standardmäßig mit IP68-Steckern und PUR-Kabeln
– Räder für Transport und Positionierung (nur für den Bausatz „WWSEKxx“)
– WWS-Plattformen sind unter Nummer 1.342.302 patentiert

Technische Merkmale:
– ABS-Transportkoffer, mit Einbaugehäuse für den Indikator und Platz für zusätzliches Zubehör

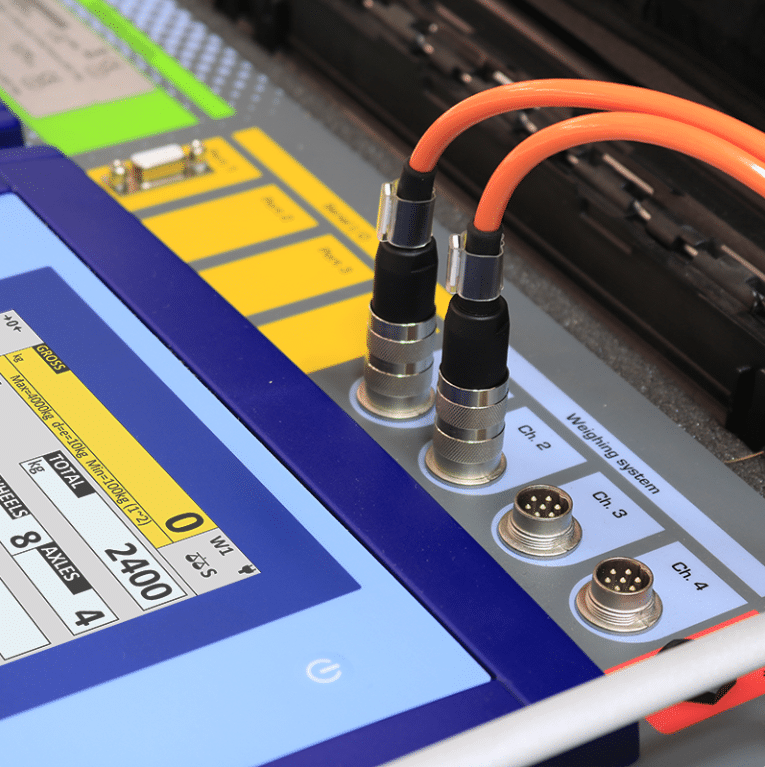

– Touchscreen-Wägeindikator komplett mit Drucker und Anschlüssen für Plattformen
– Hintergrundbeleuchtetes Touchscreen-Display (LxH = 120x90mm); spezifisches Layout für die Achsverwiegung
– Mehrsprachige Benutzeroberfläche (AF08GT)
– Verfügbare Touchscreen-Tastaturen: QWERTY, AZERTY, QWERTZ
– Abmessung: 325x460x170 mm, Gewicht: 5kg

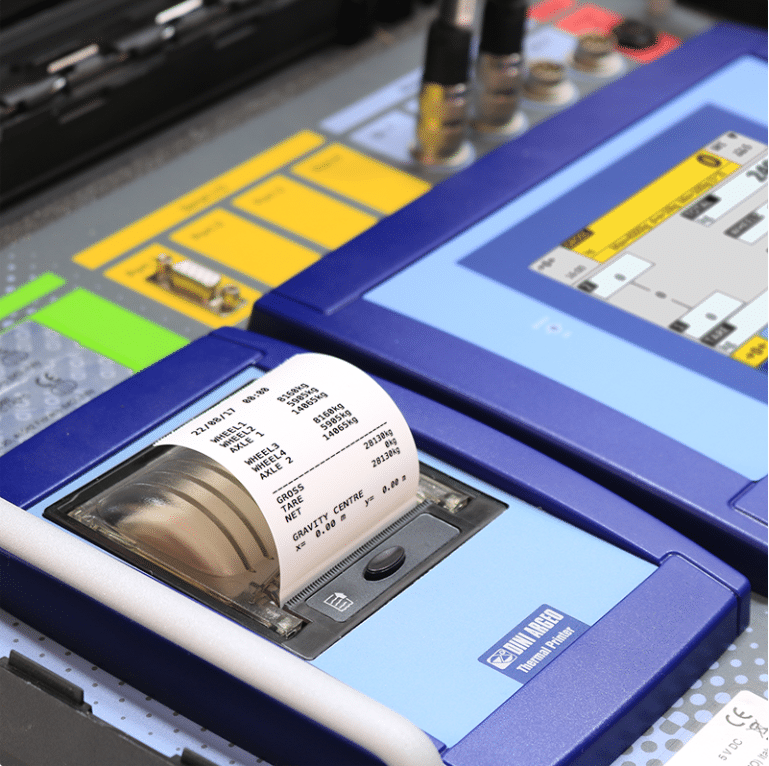

– Standardmäßig eingebauter Thermodrucker
– Echtzeituhr
– Eingebaute wiederaufladbare Batterie (für min. 10h Betriebsdauer)

Zubehör:
– Statische Rad-/Achs-Summierung
– Druck des Achs-Gesamtgewichts
– Wägung bei vorgegebener Tara
– Datenbank für 500 Fahrzeuge
– Einfacher Druck, Mehrfachdruck und Kopie des letzten Drucks

WWSLEK – Bausatz Achsverwiegung (DINI ARGEO)

Spezielles tragbares Set zur statischen, manuellen Achsenverwiegung

Dieser besteht aus zwei tragbaren Plattformen und dem Wägeterminal mit integriertem Drucker. Im Ticket werden alle Wägedaten erfasst, um die Registrierung und Rückverfolgbarkeit zu erleichtern.

Mehr lesen

Eigenschaften der Plattformen:
– Stabile Struktur aus speziellem Aluminium garantiert geringes Gewicht und ist für raue Umgebungen geeignet
– Kabel mit Schnellkupplung des Typs M12, Schutzart IP67
– 10m Kabel zum Anschluss der Plattform an den Indikator, komplett mit Steckverbindungen
– Wägezelle aus vernickeltem Stahl mit Schutzart IP67
– Hermetischer Anschlusskasten mit Schutzart IP67
– Spezieller vulkanisierter rutschfester Gummi, der unter der Plattform für eine gute Haftung auf allen Oberflächen aufgetragen ist
– Extrem einfache und zuverlässige Verbindung zwischen Plattformen und Gewichtsanzeige
– Beidseitige Tragegriffe für einfache Handhabung
– WWS-Plattformen sind unter Nummer 1.342.302 patentiert
– Abmessungen:  700×561 mm, Höhe: 58 mm
– Optionale Räder für einfachen Transport und Positionierung

Technische Merkmale:
– Wasserdichte Funktionstastatur mit 17 Tasten
– Eingebauter Akku (mindestens 10h Akkulaufzeit) mit externem 12 Vdc / 230 Vac Netzteil im Lieferumfang enthalten
– Hintergrundbeleuchtetes LC-Display (25mm) mit 6 kontrastreichen Ziffern und Symbolen zur Anzeige der aktiven Funktionen
– Serienmäßig mit Thermodrucker und Uhr/Kalender ausgestattet
– Kalibrierung, Einstellparameter, Ausdrucke, usw. über die Tastatur konfigurierbar
– Abmessung: 325x460x170 mm, Gewicht: 5kg
– Hochfeste Tragetasche mit Vorrichtungen für Vorhängeschlösser und Schultergurte
– Optionale Infrarot-Fernbedienung

Wählbare Funktionen:
– Nullzyklus auf allen angeschlossenen Plattformen
– Statische Achssummierung, mit Ausdruck des Gewichts jeder einzelnen Achse und des Gesamtgewichts des Fahrzeugs
– Summe aus Wagen und Anhänger, mit Ausdruck der Zwischensummen und der Gesamtsumme des Fahrzeugs
– Gesamtsumme der gewogenen Fahrzeuge
– Drucklayout konfigurierbar mit:

  • 4 Kopfzeilen
  • Gewicht jeder einzelnen Plattform
  • Gesamtgewicht des Fahrzeugs
  • Gesamtsumme der gewogenen Fahrzeuge
  • Belegnummer
  • Fortlaufende Wägenummer
  • Barcode Typ Code 39
  • Datum und Uhrzeit

WWSB – Plattform zur Radlastverwiegung (DINI ARGEO)

Plattformen für den Bau von Rad- und Achslaststationen für Kleinfahrzeuge

Besonders präzise und robust, mit viel Liebe zum Detail gestaltet. Geeignet für Autos, Waggons, Transporter, usw.

Mehr lesen

Eigenschaften:
– Gesamtabmessungen: 400×410 mm, Höhe: 58 mm, Plattformgewicht: 14,5kg
– Ladefläche: 400×300 mm
– Griff für einfache Handhabung
– Robuste Konstruktion aus speziellem Aluminium, die Leichtigkeit garantiert und sie für extreme Arbeitsbedingungen geeignet macht
– 10m PUR-Kabel, mit IP68-Stecker auf der Plattformseite und neuem M12-Stecker auf der Seite der Gewichtsanzeige
– Wägezellen aus Edelstahl mit Schutzart IP68
– Hermetischer Anschlusskasten mit Schutzart IP68
– Spezielles vulkanisiertes, rutschfestes Gummi, das unter der Plattform angebracht wird, für maximale Reibung auf jeder Art von Oberfläche
– Anschluss der Waage an die Gewichtsanzeige ist äußerst einfach und zuverlässig
– WWS-Plattformen sind durch das Patent Nr. 1.342.302 geschützt
– Erhältlich in zugelassener Version zur Verwendung mit Dritten
– Optional hochauflösende Version
– Auf Anfrage in ATEX-Ausführung für die Zonen 1&21 sowie 2&22 erhältlich

Eichung für die Verwendung mit Dritten:
– In der Tabelle ist die Einteilung CE-M mit ECEM-Option erhältlich und bezieht sich auf die einzelne Plattform
– CE-M geprüfte Multiplattformsysteme beinhalten auch die Zulassung des Summengewichts mit seinem Ziffernschritt
– Die Plattformen können für den gesetzlich geregelten Gebrauch mit Dritten verwendet werden.

  • Als System mit Einzelplattformen, die nicht für die Verwiegung von Fahrzeugen benutzt werden
  • Als Radlast-Wägesystem, bei dem die Anzahl der Plattformen der Anzahl der Fahrzeug-Räder entspricht
  • Als Achslast-Wägesystem, das aus einem oder mehreren WWS-Plattform-Paaren besteht, vorbehaltlich der von einigen europäischen Ländern vorgesehenen Nutzungsbeschränkungen

 Beispiel für ein 4-WWS-Plattform-System:
Einzelne CE-M-Plattform: Max=1500kh und d=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg und d=2kg

Lieferbare Versionen:

ModellMaße (LxBxH)Maxded HR
WWSB600-2400 x 300 x 58 mm600 kg0,2 kg0,2 kg
WWSB1500-2400 x 300 x 58 mm1500 kg0,5 kg0,5 kg
WWSB3T-2400 x 300 x 58 mm3000 kg1 kg1 kg0,1 kg
WWSB6T-2400 x 300 x 58 mm6000 kg2 kg2 kg0,2 kg
WWSB8T-2400 x 300 x 58 mm8000 kg5 kg5 kg0,5 kg

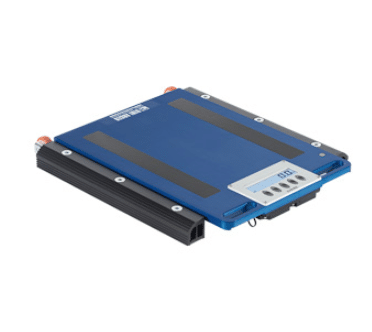

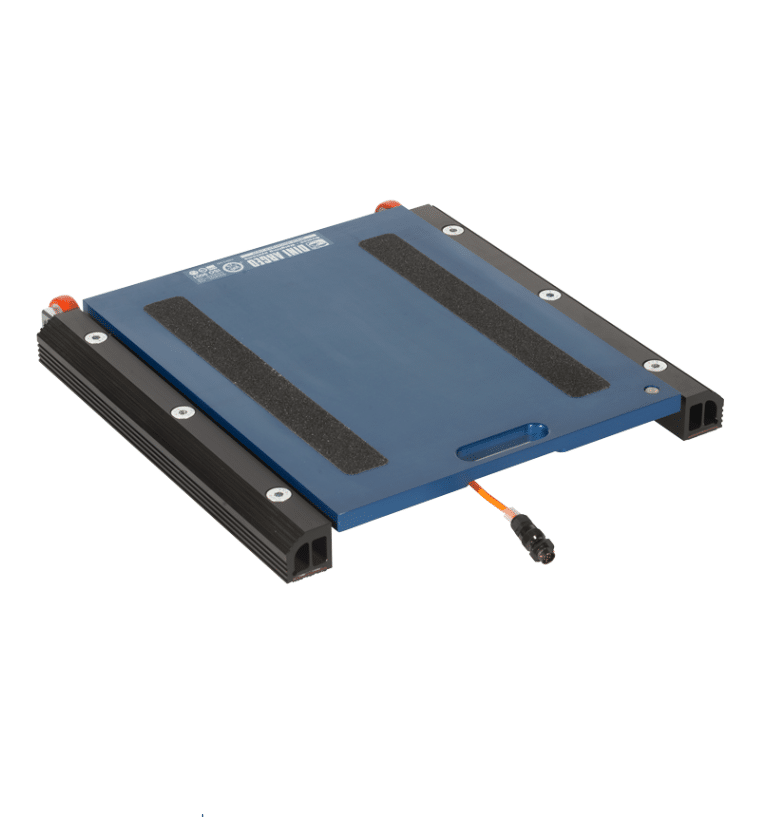

WWSC – Plattform zur Radlastverwiegung (DINI ARGEO)

Plattformen für den Bau von Rad- und Achslaststationen für große Fahrzeuge

Besonders präzise und robust, mit viel Liebe zum Detail gestaltet. Geeignet für Vans, LKWs, Tanklastwagen, Sattelzüge usw.

Mehr lesen

Eigenschaften:
– Außenabmessungen: 500×511 mm, Höhe: 58 mm, Plattformgewicht: 18 kg
– Ladefläche: 500×400 mm
– Griff für einfache Handhabung
– Ausgestattet mit Rädern zum einfachen Transport der Plattform
– Robuste Konstruktion aus speziellem Aluminium, die Leichtigkeit garantiert und sie für extreme Arbeitsbedingungen geeignet macht
– 10m PUR-Kabel, mit IP68-Stecker auf der Plattformseite und neuem M12-Stecker auf der Seite der Gewichtsanzeige
– Wägezellen aus Edelstahl mit Schutzart IP68
– Hermetischer Anschlusskasten mit Schutzart IP68
– Spezielles vulkanisiertes, rutschfestes Gummi, das unter der Plattform angebracht wird, für maximale Reibung auf jeder Art von Oberfläche
– Anschluss der Waage an die Gewichtsanzeige ist äußerst einfach und zuverlässig
– WWS-Plattformen sind durch das Patent Nr. 1.342.302 geschützt
– Erhältlich in zugelassener Version zur Verwendung mit Dritten
– Optional hochauflösende Version
– Auf Anfrage in ATEX-Ausführung für die Zonen 1&21 sowie 2&22 erhältlich

Eichung für die Verwendung mit Dritten:
– In der Tabelle sind die CE-M-eichfähigen Ziffernschritte angegeben für die Option ECEM, welche für jede eichfähige Plattform des Wägesystems benötigt wird
– Eichsysteme mit mehr als einer WWS-Plattform sind zugelassen zur Anzeige des Summengewichts mit entsprechendem Eichwert e (siehe Beispiel)
– Die Plattformen können für den gesetzlich geregelten Gebrauch mit Dritten verwendet werden.

  • Als System mit Einzelplattformen, die nicht für die Verwiegung von Fahrzeugen benutzt werden
  • Als Radlast-Wägesystem, bei dem die Anzahl der Plattformen der Anzahl der Fahrzeug-Räder entspricht
  • Als Achslast-Wägesystem, das aus einem oder mehreren WWS-Plattform-Paaren besteht, vorbehaltlich der von einigen europäischen Ländern vorgesehenen Nutzungsbeschränkungen

 Beispiel für ein 4-WWS-Plattform-System:
Einzelne CE-M-Plattform: Max=1500kh und d=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg und d=2kg

Lieferbare Versionen:

ModellMaße (LxBxH)Maxded HR
WWSC1.5-2500 x 400 x 58 mm1500 kg0,5 kg0,5 kg0,05 kg
WWSC3T-2500 x 400 x 58 mm3000 kg1 kg1 kg0,1 kg
WWSC6T-2500 x 400 x 58 mm6000 kg2 kg2 kg0,2 kg
WWSC10T-2500 x 400 x 58 mm10000 kg5 kg5 kg0,5 kg
WWSC15T-2500 x 400 x 58 mm15000 kg (12500 kg*)5 kg5 kg0,5 kg

(*) In Verbindung mit ECEM-Zulassung, max. Wägebereich 12500 kg

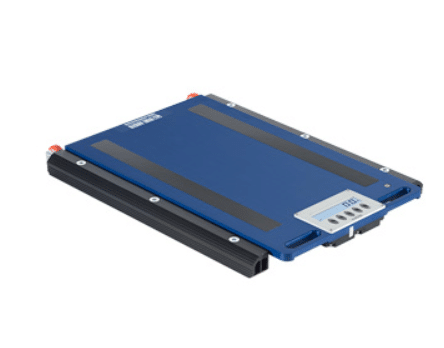

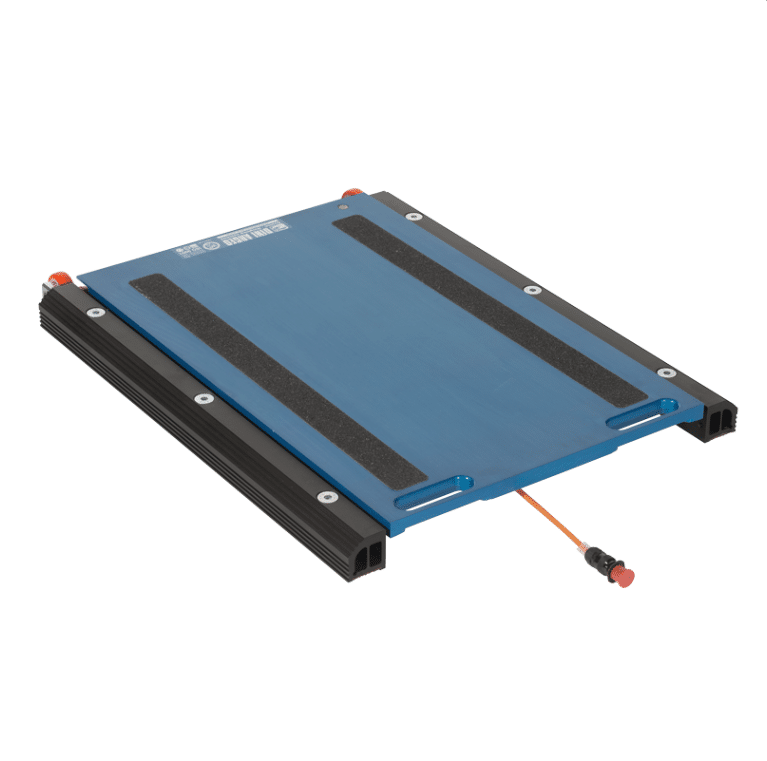

WWSE – Plattform zur Radlastverwiegung (DINI ARGEO)

Plattformen für den Bau von Rad- und Achslaststationen für große Fahrzeuge

Besonders präzise und robust, mit viel Liebe zum Detail gestaltet. Geeignet für Vans, LKWs, Tanklastwagen, Sattelzüge usw.

Mehr lesen

Eigenschaften:
– Außenabmessungen: 700×561 mm, Höhe: 58 mm, Plattformgewicht: 26 kg
– Ladefläche: 700×450 mm
– Doppelter Griff für einfache Handhabung
– Ausgestattet mit Rädern zum einfachen Transport der Plattform
– Robuste Konstruktion aus speziellem Aluminium, die Leichtigkeit garantiert und sie für extreme Arbeitsbedingungen geeignet macht
– 10m PUR-Kabel, mit IP68-Stecker auf der Plattformseite und neuem M12-Stecker auf der Seite der Gewichtsanzeige
– Wägezellen aus Edelstahl mit Schutzart IP68
– Hermetischer Anschlusskasten mit Schutzart IP68
– Spezielles vulkanisiertes, rutschfestes Gummi, das unter der Plattform angebracht wird, für maximale Reibung auf jeder Art von Oberfläche
– Anschluss der Waage an die Gewichtsanzeige ist äußerst einfach und zuverlässig
– WWS-Plattformen sind durch das Patent Nr. 1.342.302 geschützt
– Erhältlich in zugelassener Version zur Verwendung mit Dritten
– Optional hochauflösende Version
– Auf Anfrage in ATEX-Ausführung für die Zonen 1&21 sowie 2&22 erhältlich

Eichung für die Verwendung mit Dritten:

– Plattform WWS zusammen mit Wäge-Indikator 3590E „AF09“ sind zertifiziert gemäß OIML R134. Sie sind daher eichfähig für die dynamische Verwiegung von Fahrzeugen durch die Realisierung einer nationalen Zulassung gemäß der Regelung im Einsatzland
– In der Tabelle sind die CE-M-eichfähigen Ziffernschritte angegeben für die Option ECEM, welche für jede eichfähige Plattform des Wägesystems benötigt wird
– Eichsysteme mit mehr als einer WWS-Plattform sind zugelassen zur Anzeige des Summengewichts mit entsprechendem Eichwert e (siehe Beispiel)
– Die Plattformen können für den gesetzlich geregelten Gebrauch mit Dritten verwendet werden.

  • Als System mit Einzelplattformen, die nicht für die Verwiegung von Fahrzeugen benutzt werden
  • Als Radlast-Wägesystem, bei dem die Anzahl der Plattformen der Anzahl der Fahrzeug-Räder entspricht
  • Als Achslast-Wägesystem, das aus einem oder mehreren WWS-Plattform-Paaren besteht, vorbehaltlich der von einigen europäischen Ländern vorgesehenen Nutzungsbeschränkungen

 Beispiel für ein 4-WWS-Plattform-System:
Einzelne CE-M-Plattform: Max=1500kh und d=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg und d=2kg

Lieferbare Versionen:

ModellMaße (LxBxH)Maxded HR
WWSE6T-2700 x 450 x 58 mm6000 kg2 kg2 kg0,2 kg
WWSE10T-2700 x 450 x 58 mm10000 kg5 kg5 kg 0,5 kg
WWSE15T-2700 x 450 x 58 mm15000 kg (12500 kg*)5 kg5 kg0,5 kg

(*) In Verbindung mit ECEM-Zulassung, max. Wägebereich 12500 kg

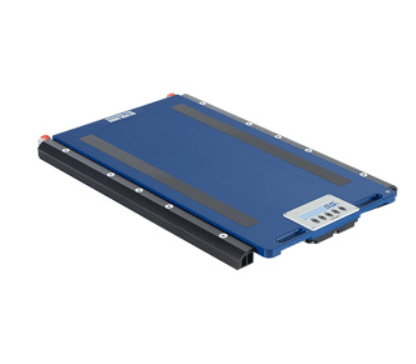

WWSD – Plattform zur Radlastverwiegung (DINI ARGEO)

Plattformen für den Bau von Rad- und Achslaststationen für große Fahrzeuge mit Zwillingsrädern oder großen Reifen

Ausgestattet mit integrierten Rädern und Griffen, um den Transport und die Positionierung erheblich einfacher zu machen, zudem sind diese Plattformen für dynamische Wägungen zu empfehlen. Geeignet für Lastwagen, Sattelzugmaschinen, TIR, Baustellenfahrzeuge usw.

Mehr lesen

Eigenschaften:
– Gesamtabmessungen: 900×611 mm, Höhe: 58 mm, Plattformgewicht: 41,5 kg
– Ladefläche: 900×500 mm
– Doppelter Griff für einfache Handhabung
– Ausgestattet mit Rädern zum einfachen Transport der Plattform
– Robuste Konstruktion aus speziellem Aluminium, die Leichtigkeit garantiert und sie für extreme Arbeitsbedingungen geeignet macht
– 10m PUR-Kabel, mit IP68-Stecker auf der Plattformseite und neuem M12-Stecker auf der Seite der Gewichtsanzeige
– Wägezellen aus Edelstahl mit Schutzart IP68
– Hermetischer Anschlusskasten mit Schutzart IP68
– Spezielles vulkanisiertes, rutschfestes Gummi, das unter der Plattform angebracht wird, für maximale Reibung auf jeder Art von Oberfläche
– Anschluss der Waage an die Gewichtsanzeige ist äußerst einfach und zuverlässig
– WWS-Plattformen sind durch das Patent Nr. 1.342.302 geschützt
– Erhältlich in zugelassener Version zur Verwendung mit Dritten
– Optional hochauflösende Version
– Auf Anfrage in ATEX-Ausführung für die Zonen 1&21 sowie 2&22 erhältlich

Eichung für die Verwendung mit Dritten:

– Plattform WWS zusammen mit Wäge-Indikator 3590E „AF09“ sind zertifiziert gemäß OIML R134. Sie sind daher eichfähig für die dynamische Verwiegung von Fahrzeugen durch die Realisierung einer nationalen Zulassung gemäß der Regelung im Einsatzland
– In der Tabelle sind die CE-M-eichfähigen Ziffernschritte angegeben für die Option ECEM, welche für jede eichfähige Plattform des Wägesystems benötigt wird
– Eichsysteme mit mehr als einer WWS-Plattform sind zugelassen zur Anzeige des Summengewichts mit entsprechendem Eichwert e (siehe Beispiel)
– Die Plattformen können für den gesetzlich geregelten Gebrauch mit Dritten verwendet werden.

  • Als System mit Einzelplattformen, die nicht für die Verwiegung von Fahrzeugen benutzt werden
  • Als Radlast-Wägesystem, bei dem die Anzahl der Plattformen der Anzahl der Fahrzeug-Räder entspricht
  • Als Achslast-Wägesystem, das aus einem oder mehreren WWS-Plattform-Paaren besteht, vorbehaltlich der von einigen europäischen Ländern vorgesehenen Nutzungsbeschränkungen

 Beispiel für ein 4-WWS-Plattform-System:
Einzelne CE-M-Plattform: Max=1500kh und d=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg und d=2kg

Lieferbare Versionen:

ModellMaße (LxBxH)Maxded HR
WWSD6T-2900 x 500 x 58 mm6000 kg2 kg2 kg0,2 kg
WWSD10T-2900 x 500 x 58 mm10000 kg5 kg5 kg0,5 kg
WWSD15T-2900 x 500 x 58 mm15000 kg5 kg5 kg0,5 kg
WWSD20T-2900 x 500 x 58 mm20000 kg10 kg10 kg1 kg

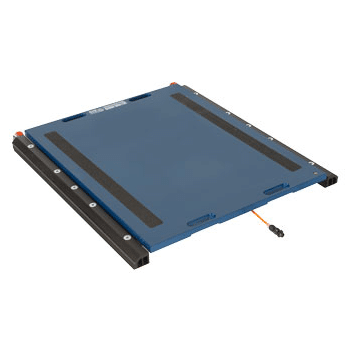

WWSF – Plattform zur Radlastverwiegung (DINI ARGEO)

Plattformen für den Bau von Rad- und Achslaststationen für große Fahrzeuge mit Zwillingsrädern

Beidseitig ausgestattet mit Griffen, um den Transport und die Positionierung erheblich einfacher zu machen, zudem sind diese Plattformen für dynamische Wägungen zu empfehlen. Geeignet für LKWs, Sattelzüge, TIR, Baustellenfahrzeuge usw.

Mehr lesen

Eigenschaften:
– Gesamtabmessungen: 900×811 mm, Höhe: 75 mm, Plattformgewicht: 67 kg
– Ladefläche: 900×700 mm
– Doppelte Griffe auf beiden Seiten für einfache Handhabung
– Ausgestattet mit Rädern zum einfachen Transport der Plattform
– Robuste Konstruktion aus speziellem Aluminium, die Leichtigkeit garantiert und sie für extreme Arbeitsbedingungen geeignet macht
– 10m PUR-Kabel, mit IP68-Stecker auf der Plattformseite und neuem M12-Stecker auf der Seite der Gewichtsanzeige
– Wägezellen aus Edelstahl mit Schutzart IP68
– Hermetischer Anschlusskasten mit Schutzart IP68
– Spezielles vulkanisiertes, rutschfestes Gummi, das unter der Plattform angebracht wird, für maximale Reibung auf jeder Art von Oberfläche
– Anschluss der Waage an die Gewichtsanzeige ist äußerst einfach und zuverlässig
– WWS-Plattformen sind durch das Patent Nr. 1.342.302 geschützt
– Erhältlich in zugelassener Version zur Verwendung mit Dritten
– Optional hochauflösende Version
– Auf Anfrage in ATEX-Ausführung für die Zonen 1&21 sowie 2&22 erhältlich

Eichung für die Verwendung mit Dritten:

– Plattform WWS zusammen mit Wäge-Indikator 3590E „AF09“ sind zertifiziert gemäß OIML R134. Sie sind daher eichfähig für die dynamische Verwiegung von Fahrzeugen durch die Realisierung einer nationalen Zulassung gemäß der Regelung im Einsatzland
– In der Tabelle sind die CE-M-eichfähigen Ziffernschritte angegeben für die Option ECEM, welche für jede eichfähige Plattform des Wägesystems benötigt wird
– Eichsysteme mit mehr als einer WWS-Plattform sind zugelassen zur Anzeige des Summengewichts mit entsprechendem Eichwert e (siehe Beispiel)
– Die Plattformen können für den gesetzlich geregelten Gebrauch mit Dritten verwendet werden.

  • Als System mit Einzelplattformen, die nicht für die Verwiegung von Fahrzeugen benutzt werden
  • Als Radlast-Wägesystem, bei dem die Anzahl der Plattformen der Anzahl der Fahrzeug-Räder entspricht
  • Als Achslast-Wägesystem, das aus einem oder mehreren WWS-Plattform-Paaren besteht, vorbehaltlich der von einigen europäischen Ländern vorgesehenen Nutzungsbeschränkungen

 Beispiel für ein 4-WWS-Plattform-System:
Einzelne CE-M-Plattform: Max=1500kh und d=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg und d=2kg

Lieferbare Versionen:

ModellMaße (LxBxH)Maxded HR
WWSF10T-2900 x700 x 75 mm10000 kg5 kg5 kg0,5 kg
WWSF15T-2900 x700 x 75 mm15000 kg5 kg5 kg0,5 kg
WWSF20T-2900 x700 x 75 mm20000 kg10 kg10 kg1 kg
WWSF25T-2900 x700 x 75 mm25000 kg10 kg1 kg

WWSCRF – Fahrzeugwaagen-Plattformen (DINI ARGEO)

Kabellose Plattformen zum Aufbau von Achslastwägestationen für große Fahrzeuge

Hierfür ist kein Verbindungskabel zwischen Plattform und Wägeindikator erforderlich. Besonders genau und robust verarbeitet, mit viel Liebe zum Detail. Geeignet für Vans, Traktor-Anhänger, Sattelzüge, Tanklastwagen usw.

Mehr lesen
Eigenschaften:
– Gesamtabmessungen: 564×511 mm, Höhe: 58 mm, Gewicht: 18 kg
– Ladefläche: 564×400 mm
– sehr handlich
– Robuste Gewichtsanzeige mit feuchtigkeitsgeschützten Tasten und hintergrundbeleuchtetem Display
– Stabile Konstruktion aus speziellem Aluminium mit geringem Gewicht und hoher Widerstandsfähigkeit bei rauen Arbeits-/Umgebungsbedingungen
– Anschlusskasten mit Schutzart IP68
– Serienmäßiges Funkmodul zur Übertragung des Gewichts an eine Fernanzeige oder an einen separaten Wägeindikator
– Integrierte Räder zum leichten Transport und zur erleichterten Positionierung
– Eichfähige Edelstahl-Wägezellen mit Schutzart IP68
– Stromversorgung: interner wiederaufladbarer Akku (Betriebsdauer ca.. 40h) mit serienmäßigem Ladegerät; nicht als Netzteil verwendbar
– Spezieller Anti-Rutsch-Gummi unterhalb der Plattform sorgt für festen Halt auf allen Oberflächen
– WWS-Plattformen sind durch das Patent Nr. 1.342.302 geschützt
– Erhältlich in eichamtlicher Version nach CE-M
– Optional hochauflösende Version für innerbetriebliche Anwendungen

Eichung für die Verwendung mit Dritten:
– In der Tabelle sind die CE-M-eichfähigen Ziffernschritte angegeben für die Option ECEM, welche für jede eichfähige Plattform des Wägesystems benötigt wird
– Eichsysteme mit mehr als einer WWS-Plattform sind zugelassen zur Anzeige des Summengewichts mit entsprechendem Eichwert e (siehe Beispiel)
– Die Plattformen können für den gesetzlich geregelten Gebrauch mit Dritten verwendet werden.

  • Als System mit Einzelplattformen, die nicht für die Verwiegung von Fahrzeugen benutzt werden
  • Als Radlast-Wägesystem, bei dem die Anzahl der Plattformen der Anzahl der Fahrzeug-Räder entspricht
  • Als Achslast-Wägesystem, das aus einem oder mehreren WWS-Plattform-Paaren besteht, vorbehaltlich der von einigen europäischen Ländern vorgesehenen Nutzungsbeschränkungen

Beispiel für ein 4-WWS-Plattform-System:
Einzelne CE-M-Plattform: Max=1500kh und d=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg und d=2kg

WWS-R: Zubehör Auf-/Abfahrrampen
Integrierte Klapprampen, nützlich um das Hoch- und Runterfahren bei Fahrzeugen mit kleinen Rädern zu erleichtern oder das Fahrzeug bei abgestelltem Motor zu bewegen. Das zugehörige Beispiel zeigt eine Plattform mit zwei Rampen.

WWSDUAL: Zweite Plattform
Bei der Option WWSDUAL können Sie eine analoge WWS-Plattform direkt mit einer WWS-RF-Plattform verbinden. Es werden keine weiteren Module oder Batterien benötigt. Das Resultat ist eine kompakte Achswaage, vielseitig und kostengünstig.
Sie können die integrierte Anzeige verwenden, um das Summengewicht der Achse manuell oder per Fernsteuerung anzuzeigen, per Bluetooth mit Tablet-PC oder Smartphone, oder um mehrere Plattformen paarweise zu verbinden und so eine Achsen-Wiegestation mit Gewichtsanzeige im Transportkoffer zu realisieren.

Lieferbare Versionen:

ModellMaße (LxBxH)Maxded HR
WWSC1.5TRF-3565 x 400 x 58 mm1500 kg0,5 kg0,5 kg0,05 kg
WWSC3TRF-3565 x 400 x 58 mm3000 kg1 kg1 kg0,1 kg
WWSC6TRF-3565 x 400 x 58 mm6000 kg2 kg2 kg0,2 kg
WWSC10TRF-3565 x 400 x 58 mm10000 kg5 kg5 kg0,5 kg
WWSC15TRF-3565 x 400 x 58 mm15000 kg5 kg5 kg0,5 kg

WWSERF – Fahrzeugwaagen-Plattformen (DINI ARGEO)

Kabellose Plattformen zum Aufbau von Achslastwägestationen für große Fahrzeuge

Hierfür ist kein Verbindungskabel zwischen Plattform und Wägeindikator erforderlich. Besonders genau und robust verarbeitet, mit viel Liebe zum Detail. Geeignet für Vans, Traktor-Anhänger, Sattelzüge, Tanklastwagen usw.

Mehr lesen

Eigenschaften:
– Gesamtabmessungen: 750×561 mm, Höhe: 58 mm, Gewicht: 28 kg
– Ladefläche: 750×440 mm
– präzise und zuverlässig x
– Stabile Konstruktion aus speziellem Aluminium mit geringem Gewicht und hoher Widerstandsfähigkeit bei rauen Arbeits-/Umgebungsbedingungen
– Gewichtsanzeige in die Plattform integriert und geschützt durch hermetischen Anschlusskasten mit Schutzart IP68
– Serienmäßiges Funkmodul zur Übertragung des Gewichts an eine Fernanzeige oder an ein externes Gerät
– Räder zum leichten Transport und zur erleichterten Positionierung
– Edelstahl-Wägezellen mit Schutzart IP68
– Stromversorgung: interner wiederaufladbarer Akku (Betriebsdauer ca.. 40h) mit serienmäßigem Ladegerät; nicht als Netzteil verwendbar
– Spezieller Anti-Rutsch-Gummi unterhalb der Plattform sorgt für festen Halt auf allen Oberflächen
– WWS-Plattformen sind durch das Patent Nr. 1.342.302 geschützt
– Erhältlich in eichamtlicher Version nach CE-M

Eichung für die Verwendung mit Dritten:
– In der Tabelle sind die CE-M-eichfähigen Ziffernschritte angegeben für die Option ECEM, welche für jede eichfähige Plattform des Wägesystems benötigt wird
– Eichsysteme mit mehr als einer WWS-Plattform sind zugelassen zur Anzeige des Summengewichts mit entsprechendem Eichwert e (siehe Beispiel)
– Die Plattformen können für den gesetzlich geregelten Gebrauch mit Dritten verwendet werden.

  • Als System mit Einzelplattformen, die nicht für die Verwiegung von Fahrzeugen benutzt werden
  • Als Radlast-Wägesystem, bei dem die Anzahl der Plattformen der Anzahl der Fahrzeug-Räder entspricht
  • Als Achslast-Wägesystem, das aus einem oder mehreren WWS-Plattform-Paaren besteht, vorbehaltlich der von einigen europäischen Ländern vorgesehenen Nutzungsbeschränkungen

Beispiel für ein 4-WWS-Plattform-System:
Einzelne CE-M-Plattform: Max=1500kh und d=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg und d=2kg

WWS-R: Zubehör Auf-/Abfahrrampen
Integrierte Klapprampen, nützlich um das Hoch- und Runterfahren bei Fahrzeugen mit kleinen Rädern zu erleichtern oder das Fahrzeug bei abgestelltem Motor zu bewegen. Das zugehörige Beispiel zeigt eine Plattform mit zwei Rampen.

WWSDUAL: Zweite Plattform
Bei der Option WWSDUAL können Sie eine analoge WWS-Plattform direkt mit einer WWS-RF-Plattform verbinden. Es werden keine weiteren Module oder Batterien benötigt. Das Resultat ist eine kompakte Achswaage, vielseitig und kostengünstig.
Sie können die integrierte Anzeige verwenden, um das Summengewicht der Achse manuell oder per Fernsteuerung anzuzeigen, per Bluetooth mit Tablet-PC oder Smartphone, oder um mehrere Plattformen paarweise zu verbinden und so eine Achsen-Wiegestation mit Gewichtsanzeige im Transportkoffer zu realisieren.

Lieferbare Versionen:

ModellMaße (LxBxH)Maxded HR
WWSE6TRF-6750 x 450 x 58 mm6000 kg2 kg2 kg0,2 kg
WWSE10TRF-6750 x 450 x 58 mm10000 kg5 kg5 kg0,5 kg
WWSE15TRF-6750 x 450 x 58 mm15000 kg5 kg5 kg0,5 kg

WWSDRF – Fahrzeugwaagen-Plattformen (DINI ARGEO)

Kabellose Plattformen zum Aufbau von statischen Rad-/ Achslastwägestationen für große Fahrzeuge mit Zwillingsreifen

Hierfür ist kein Verbindungskabel zwischen Plattform und Wägeindikator erforderlich. Besonders genau und robust verarbeitet, mit viel Liebe zum Detail. Geeignet für Sattelschlepper, Traktor-Anhänger, Sattelzüge, Baustellenfahrzeuge usw.

Mehr lesen

Eigenschaften:
– Gesamtabmessungen: 950×611 mm, Höhe: 59 mm, Gewicht: 46 kg
– Ladefläche: 950×500 mm
– präzise und zuverlässig
– Stabile Konstruktion aus speziellem Aluminium mit geringem Gewicht und hoher Widerstandsfähigkeit bei rauen Arbeits-/Umgebungsbedingungen
– Gewichtsanzeige in die Plattform integriert und geschützt durch hermetischen Anschlusskasten mit Schutzart IP68
– Serienmäßiges Funkmodul zur Übertragung des Gewichts an eine Fernanzeige oder an ein externes Gerät
– Räder zum leichten Transport und zur erleichterten Positionierung
– Edelstahl-Wägezellen mit Schutzart IP68
– Stromversorgung: interner wiederaufladbarer Akku (Betriebsdauer ca.. 40h) mit serienmäßigem Ladegerät; nicht als Netzteil verwendbar
– Spezieller Anti-Rutsch-Gummi unterhalb der Plattform sorgt für festen Halt auf allen Oberflächen
– WWS-Plattformen sind durch das Patent Nr. 1.342.302 geschützt
– Erhältlich in eichamtlicher Version nach CE-M

Eichung für die Verwendung mit Dritten:
– In der Tabelle sind die CE-M-eichfähigen Ziffernschritte angegeben für die Option ECEM, welche für jede eichfähige Plattform des Wägesystems benötigt wird
– Eichsysteme mit mehr als einer WWS-Plattform sind zugelassen zur Anzeige des Summengewichts mit entsprechendem Eichwert e (siehe Beispiel)
– Die Plattformen können für den gesetzlich geregelten Gebrauch mit Dritten verwendet werden.

  • Als System mit Einzelplattformen, die nicht für die Verwiegung von Fahrzeugen benutzt werden
  • Als Radlast-Wägesystem, bei dem die Anzahl der Plattformen der Anzahl der Fahrzeug-Räder entspricht
  • Als Achslast-Wägesystem, das aus einem oder mehreren WWS-Plattform-Paaren besteht, vorbehaltlich der von einigen europäischen Ländern vorgesehenen Nutzungsbeschränkungen

Beispiel für ein 4-WWS-Plattform-System:
Einzelne CE-M-Plattform: Max=1500kh und d=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg und d=2kg

WWS-R: Zubehör Auf-/Abfahrrampen
Integrierte Klapprampen, nützlich um das Hoch- und Runterfahren bei Fahrzeugen mit kleinen Rädern zu erleichtern oder das Fahrzeug bei abgestelltem Motor zu bewegen. Das zugehörige Beispiel zeigt eine Plattform mit zwei Rampen.

WWSDUAL: Zweite Plattform
Bei der Option WWSDUAL können Sie eine analoge WWS-Plattform direkt mit einer WWS-RF-Plattform verbinden. Es werden keine weiteren Module oder Batterien benötigt. Das Resultat ist eine kompakte Achswaage, vielseitig und kostengünstig.
Sie können die integrierte Anzeige verwenden, um das Summengewicht der Achse manuell oder per Fernsteuerung anzuzeigen, per Bluetooth mit Tablet-PC oder Smartphone, oder um mehrere Plattformen paarweise zu verbinden und so eine Achsen-Wiegestation mit Gewichtsanzeige im Transportkoffer zu realisieren.

Lieferbare Versionen:

ModellMaße (LxBxH)Maxded HR
WWSD6TRF-6950 x 500 x 59 mm6000 kg2 kg2 kg0,2 kg
WWSD10TRF-6950 x 500 x 59 mm10000 kg5 kg5 kg0,5 kg
WWSD15TRF-6950 x 500 x 59 mm15000 kg5 kg5 kg0,5 kg
WWSD20TRF-6950 x 500 x 59 mm20000 kg10 kg10 kg1 kg
